Product Overview
製品概要

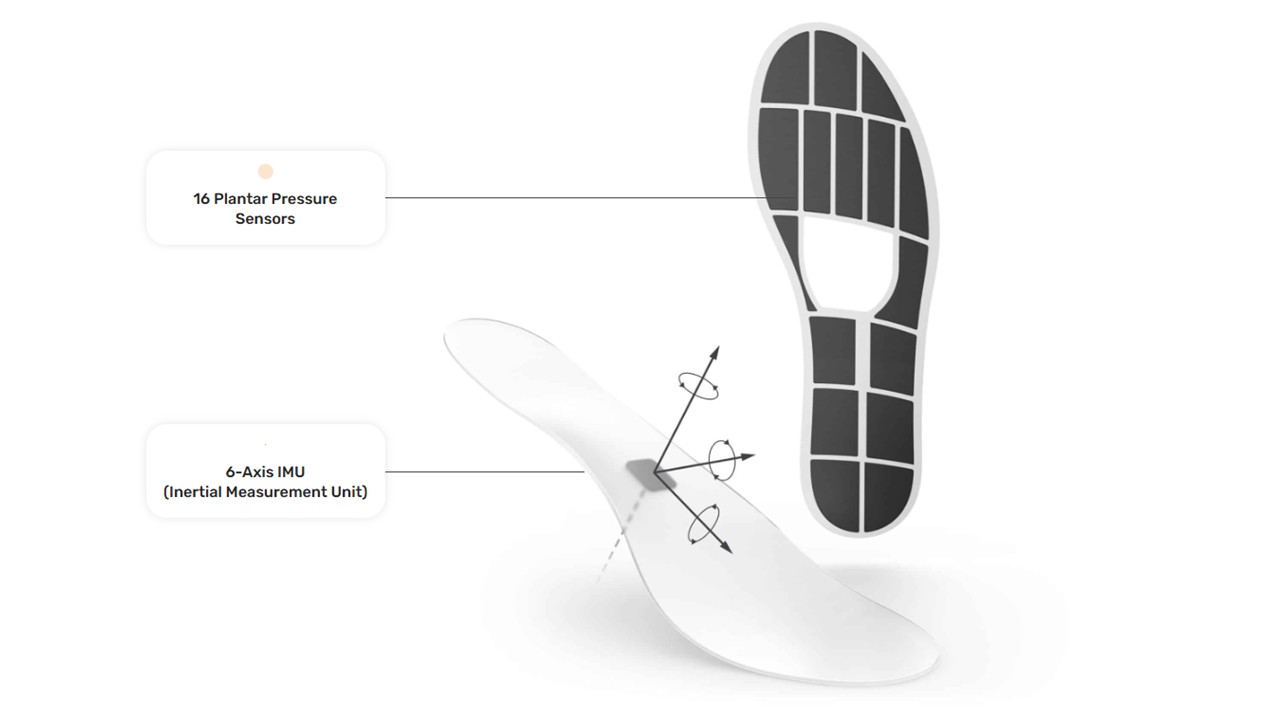

センサー一体型の
オールインワンインソール
圧力センサーとIMUを内蔵し、追加機器なしで足裏荷重と身体動作を同時に取得できる統合型デバイス。

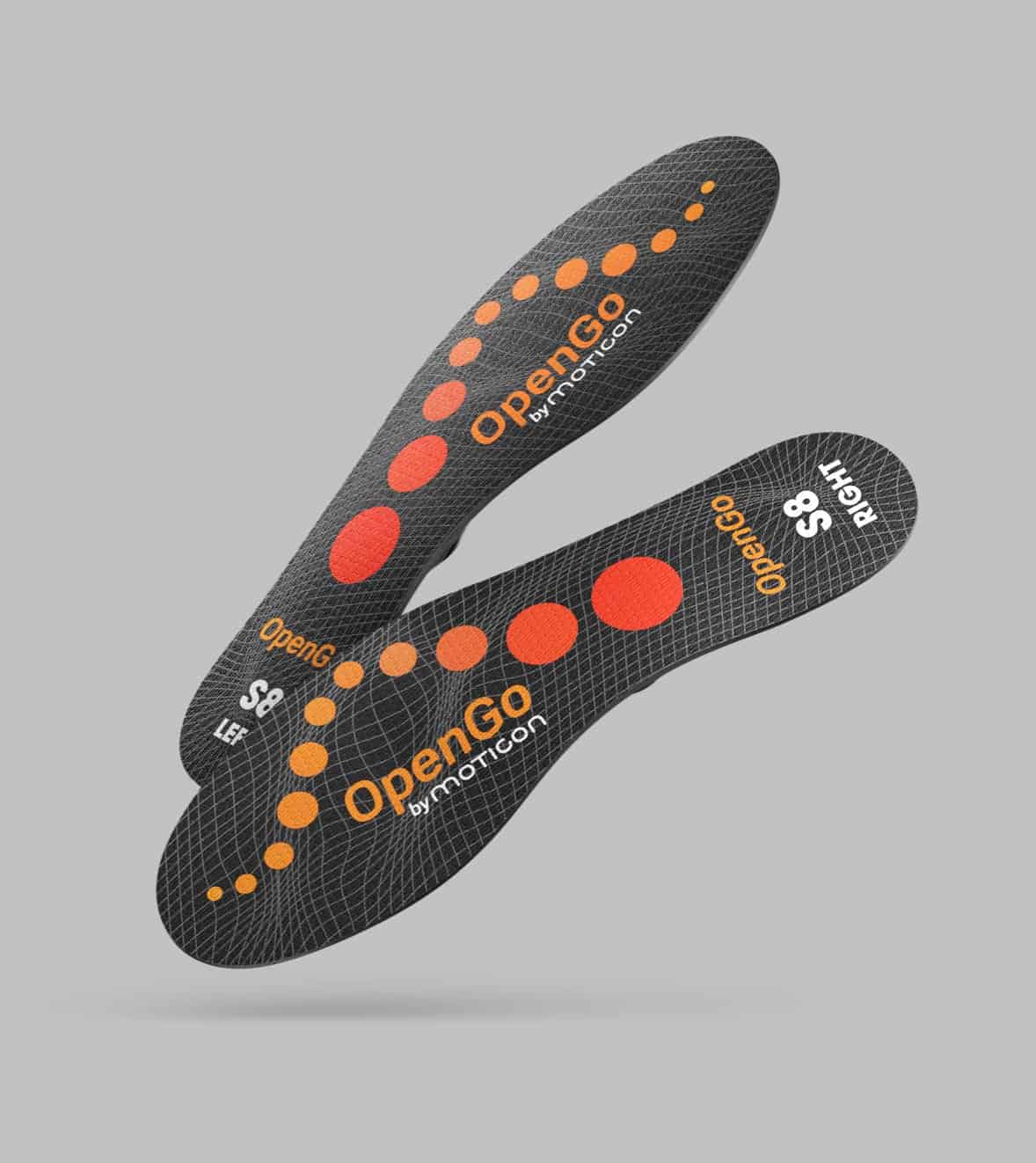

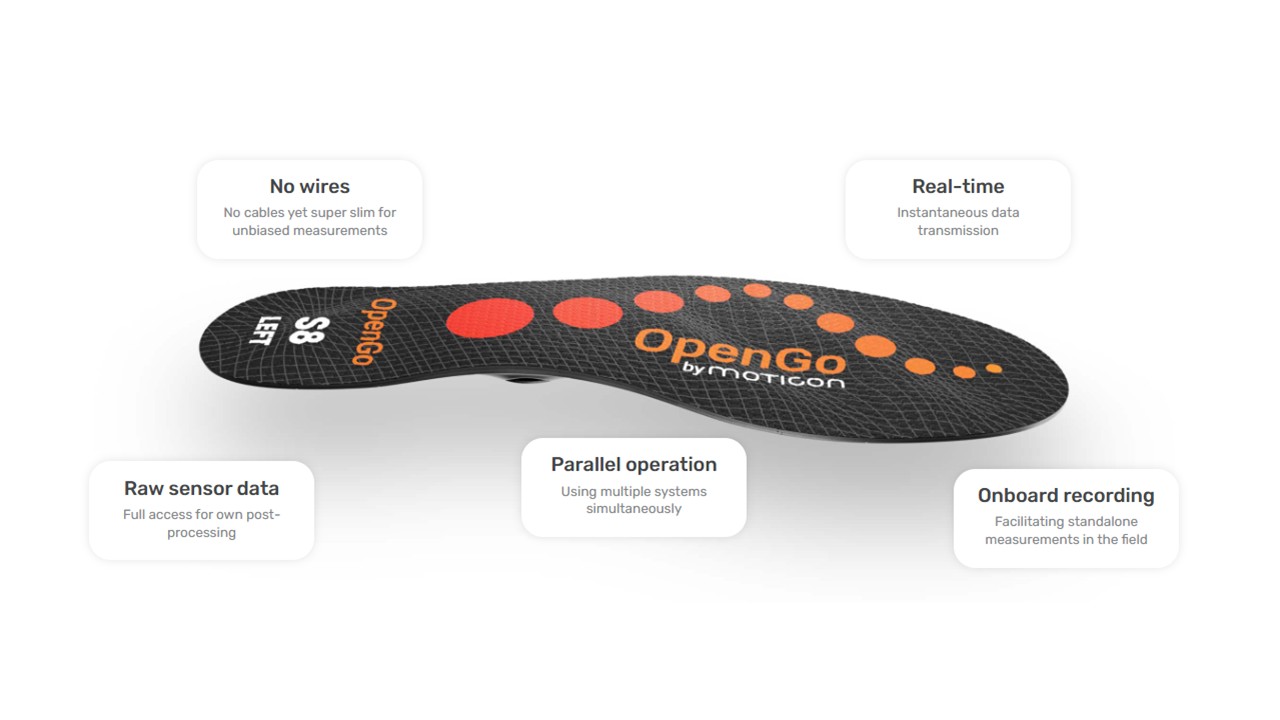

足裏の動きを可視化する
スマートインソール
足圧と動作を同時に記録し、歩行や運動の状態をデジタルデータとして取得できる研究用インソール。

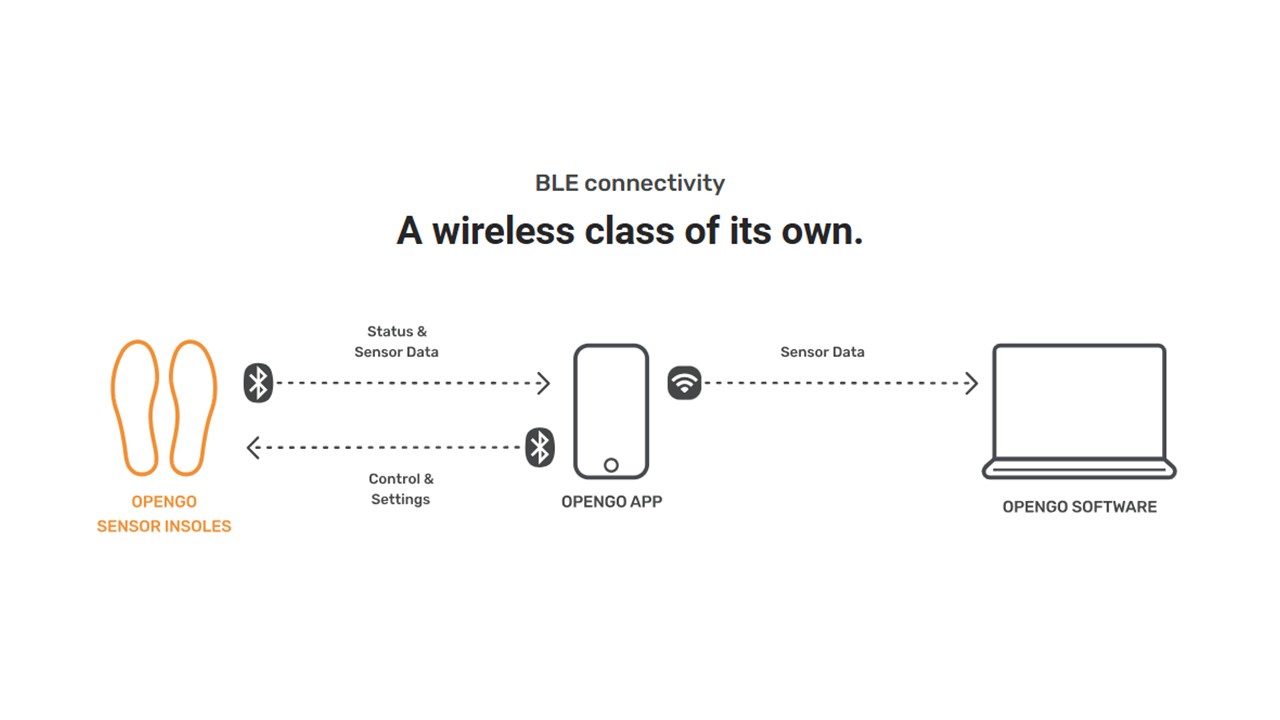

現場で使える
モバイル計測デバイス
屋外や競技環境でも自然な動作を妨げず、リアルワールドの歩行・動作データを収集できる携帯型測定ツール。
まずは無料デモでその性能を体感してください
Benefits
製品の特長
01.快適な装着性
01.快適な装着性
薄型で柔軟な構造により、通常のインソールと変わらない履き心地を実現し、被験者の負担を最小化。
02.高い信頼性
02.高い信頼性
ワイヤレスでケーブル不要、屋外でも安定したデータ取得が可能。研究や実験の再現性を確保しやすい。
03.多様な分析に対応する
拡張性 03.多様な分析に対応する
拡張性
拡張性 03.多様な分析に対応する
拡張性
足圧・動作データを統合的に扱えるため、歩行評価からスポーツ分析まで幅広い用途に対応し、研究効率を向上。
04.計測者に合わせた
サイズ展開 04.計測者に合わせた
サイズ展開
サイズ展開 04.計測者に合わせた
サイズ展開
正確な足圧データを取得するために、9サイズのインソールセンサをご用意。
Workflow
ワークフロー
01

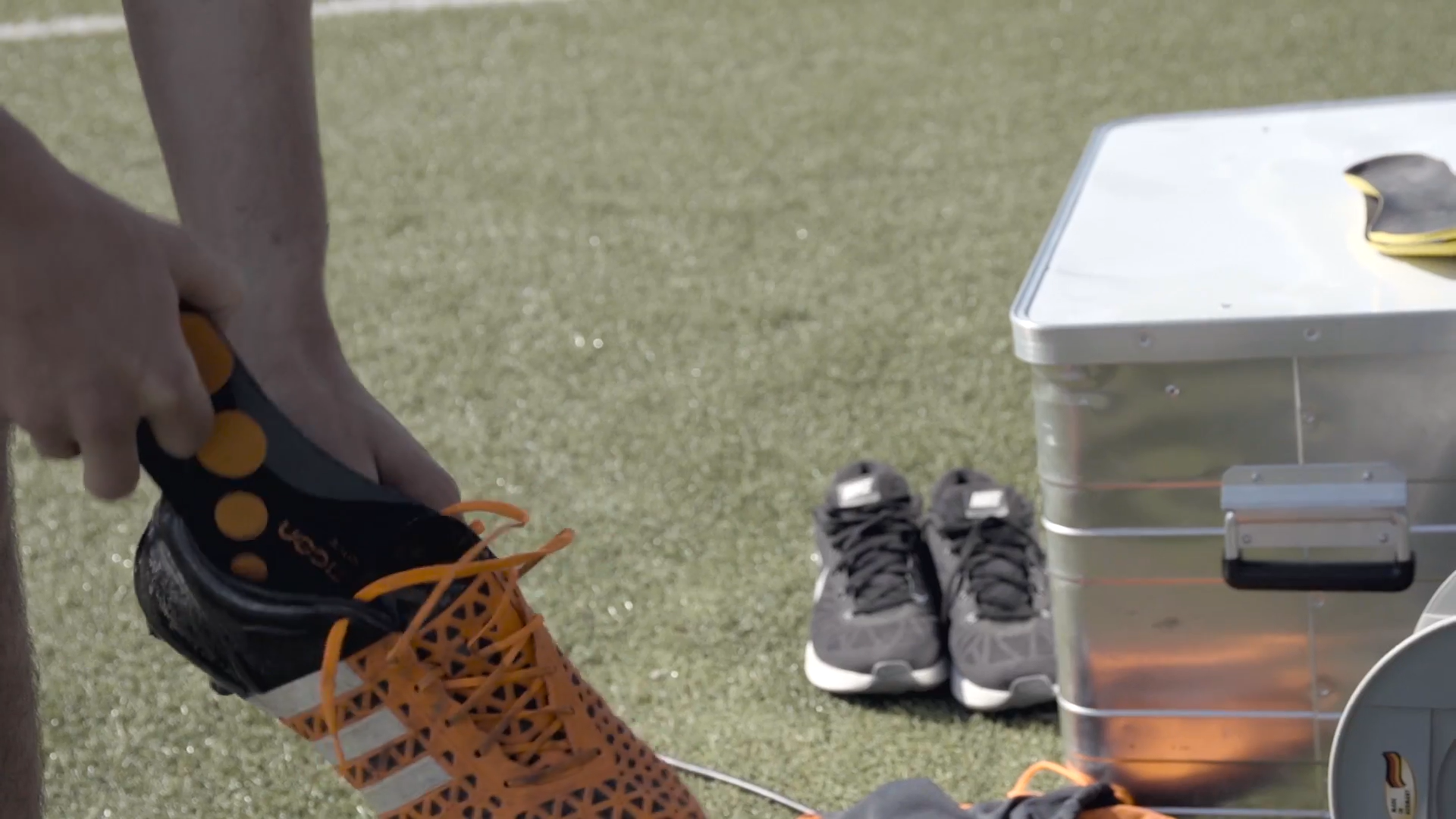

装着
被験者の靴にMoticon OpenGoを設置し、通常通り靴を履きます。
02
キャリブレーション
センサーのドリフトを除去するため、キャリブレーションを実施します。
03
計測
計測には、android端末があればOK。
データはインソール内のロガーに保存されます。
データはインソール内のロガーに保存されます。
04

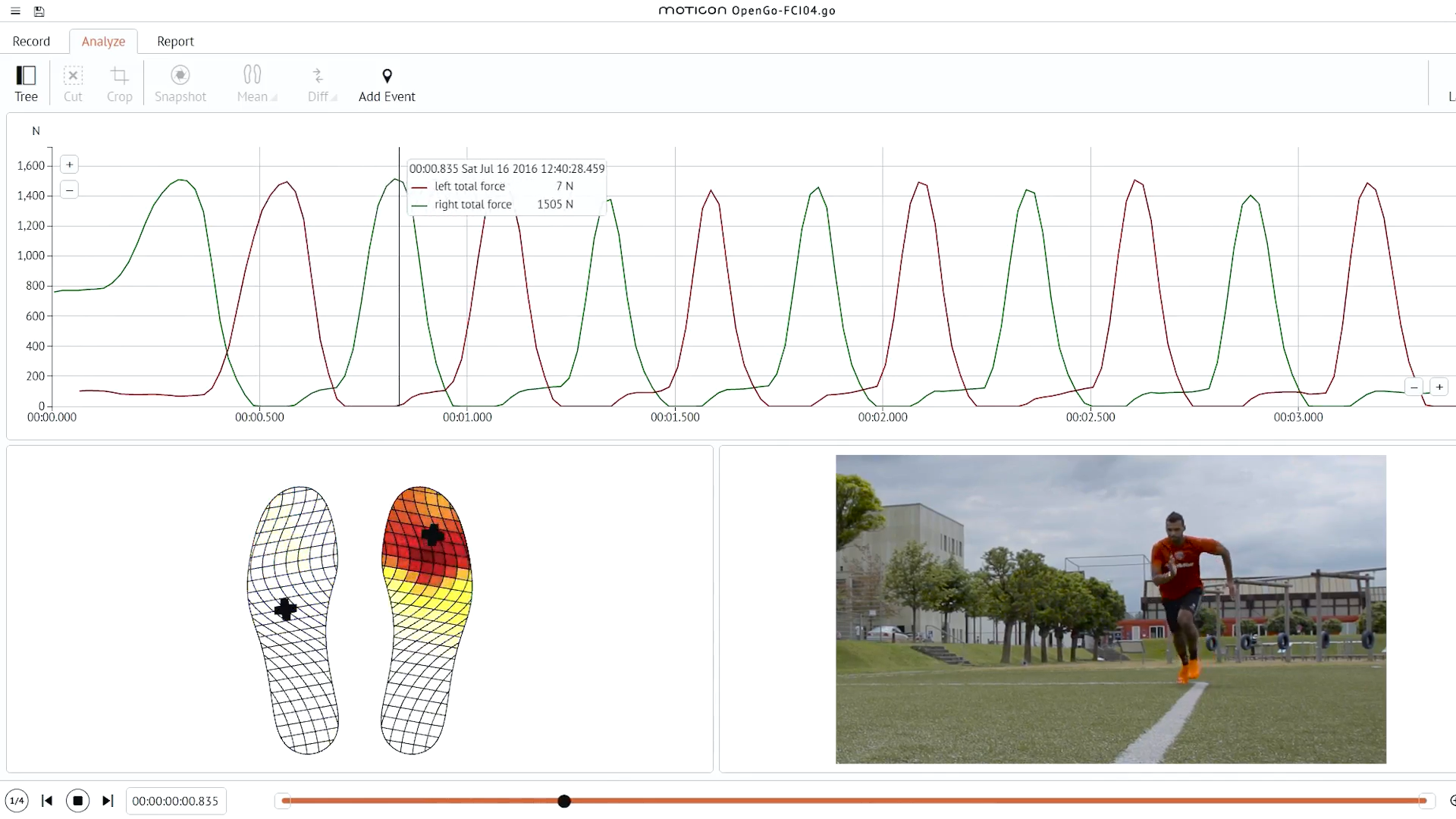

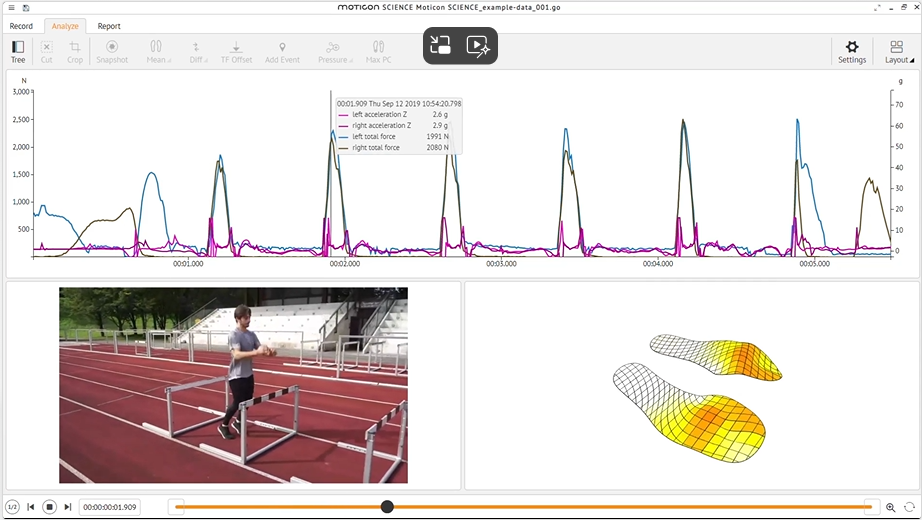

出力
インソールからPCへデータの出力を行います。
機能・スペック詳細
タイプ
インソール＋IMU 一体型
センサ
16個の圧力センサ、3軸の加速度センサ、3軸ジャイロセンサ
通信方法
Bluetooth LE5.0
電源
充電式 / PD2023コインセルバッテリー
連続使用可能時間：最大10時間
連続使用可能時間：最大10時間
データストレージ
オンボードメモリ(32Gb)とモバイルデバイス
端末へのライブデータ送信
端末へのライブデータ送信
圧力センサ範囲
0-50 N/cm2
圧力センサ解像度
0.25 N/cm2
加速度センサ範囲
±16g
加速度センサ解像度
0.488mg/LSB（Least Significant Bit）16Bit
ジャイロセンサ範囲
±2000dps
ジャイロセンサ解像度
70mdsp/LSB（Least Significant Bit）16Bit
厚さ
センサー部：2.8mm バッテリー収納部 : 10.5mm
重量
\63g〜102g（サイズにより異なる）

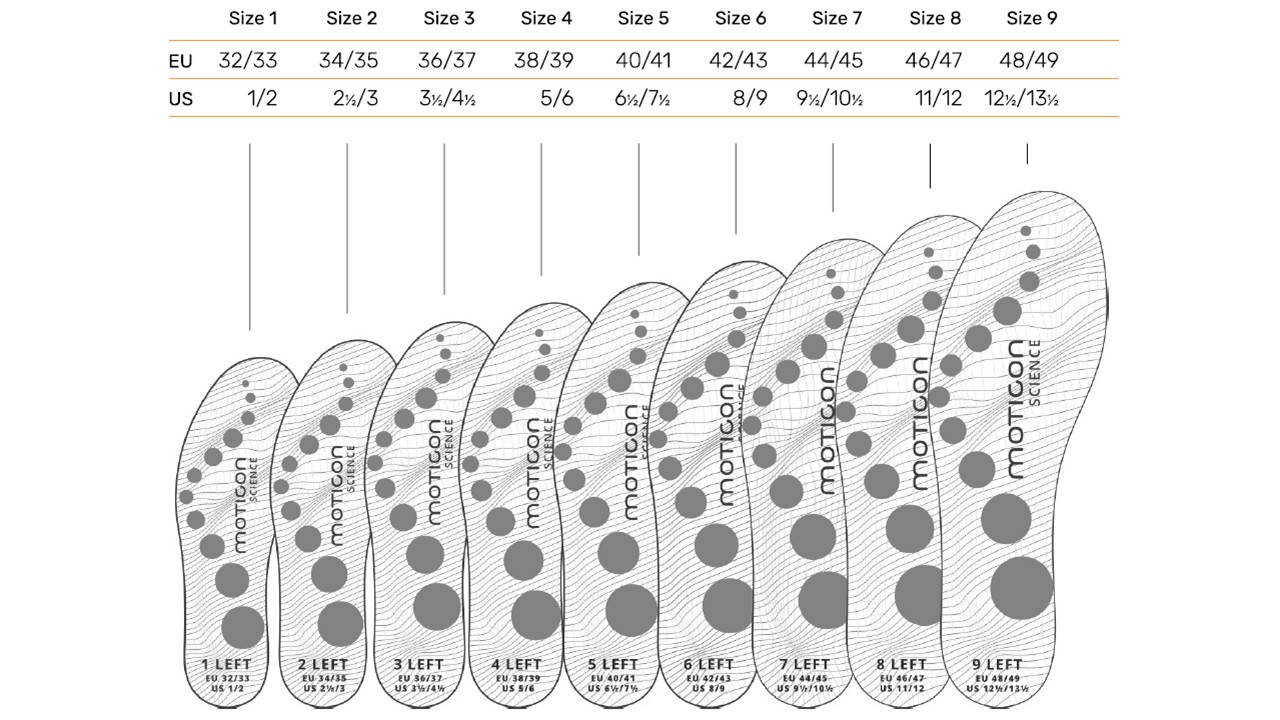

サイズ
全9サイズ
S1 : 21.49cm （幅8.02cm）
S2：22.56cm（幅8.34cm）
S3：23.68cm（幅8.67cm）
S4：24.86cm（幅9.02cm）
S5：26.11cm（幅9.38cm）
S6：27.42cm（幅9.75cm）
S7：28.80cm（幅10.14cm）
S8：30.24cm（幅10.55cm）
S9：31.75cm（幅10.97cm）
S1 : 21.49cm （幅8.02cm）
S2：22.56cm（幅8.34cm）
S3：23.68cm（幅8.67cm）
S4：24.86cm（幅9.02cm）
S5：26.11cm（幅9.38cm）
S6：27.42cm（幅9.75cm）
S7：28.80cm（幅10.14cm）
S8：30.24cm（幅10.55cm）
S9：31.75cm（幅10.97cm）
Option
アクセサリ・オプション

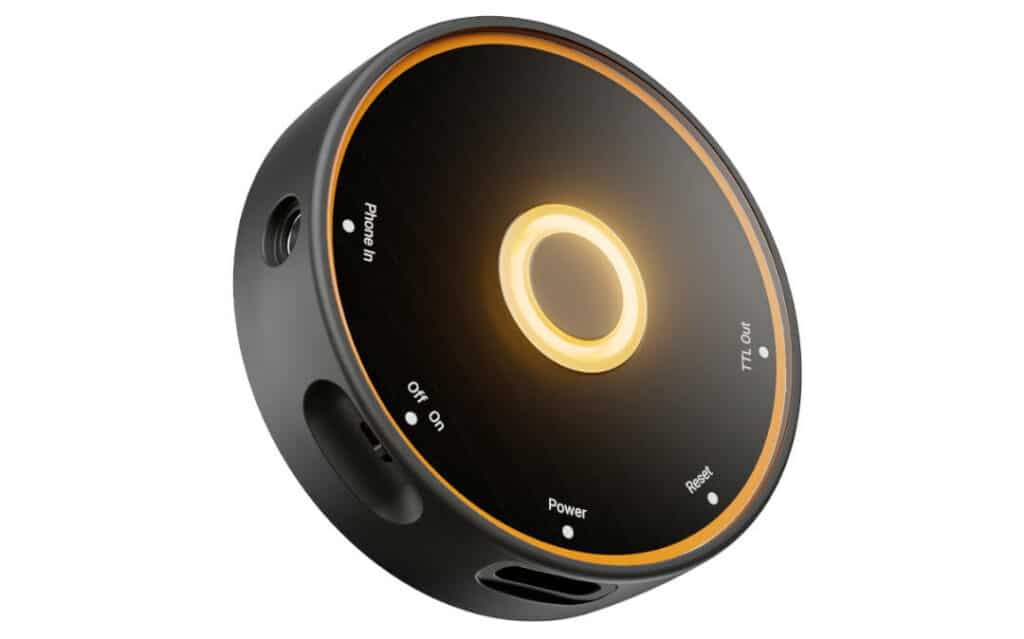

Sync box
- Sync OUT：3.3V TTL信号
- Sync In：非対応
- 電源：5.0V USB-C to USB-Aにて内部に充電
- 同期端子：3.5mmオーディオケーブル
おすすめ用途
3rd Party IMUや、筋電センサなどをインテグレーションすることも可能です。
- Xsens DOTセンサー (IMU)
- EPSONモーションセンサー(IMU)
- Cometa筋電センサー (EMG)
おすすめ用途
Moticonインソールで取得できるデータと、独自アプリの開発にご興味ある方はお気軽にご相談ください。
FAQ
よくある質問
お客様からよくいただく質問をまとめました
A
各OpenGoセンサーインソールには高精度かつ温度安定の発振器が含まれており、測定データを記録する際にタイムスタンプを作成します。測定を開始すると、携帯電話やタブレットからの絶対的な日中時間がメタ情報として測定データに追加されます。この方法により、測定データを使って絶対的なタイムラインを描くことが可能になります。左右のセンサーインソールには同じ絶対時間が使われています。
左右の非同期性は以下の理由で生じる可能性があります。ワイヤレスで左右のセンサーインソールを起動するまでの時間差があり、これはタイムスタンプが測定データに付加される時間です。 最も正確なタイミングオシレーターでも、生産公差のために左右の時間ドリフトが長期間にわたって発生します。短時間の測定ではこの効果は無視できますが、長距離測定>1時間では時間ドリフトが測定データの左右同期性にますます影響を与える可能性があります。
左右の非同期性は以下の理由で生じる可能性があります。ワイヤレスで左右のセンサーインソールを起動するまでの時間差があり、これはタイムスタンプが測定データに付加される時間です。 最も正確なタイミングオシレーターでも、生産公差のために左右の時間ドリフトが長期間にわたって発生します。短時間の測定ではこの効果は無視できますが、長距離測定>1時間では時間ドリフトが測定データの左右同期性にますます影響を与える可能性があります。
A
OpenGoセンサーインソールに指定されているモデル以外のコインセルバッテリーは使用しないでください。
他のコインセルタイプを使用すると、故障や損傷を引き起こす可能性があります。
他のコインセルタイプを使用すると、故障や損傷を引き起こす可能性があります。
A
Moticon コインセル充電器は、OpenGoセンサーインソールで使用される充電式コインセルバッテリー専用に設計されています。つまり、コインセルのバッテリーが完全に充電されていることを確認する充電レベル制御機能が含まれています。
これは、これらのコインセル電池が市場にある多くの充電式コインセルよりも高い容量を提供するため重要です。標準的なコインセル充電器はコインセルのバッテリーを完全に充電できないため、充電回数の使用時間が短くなります。
これは、これらのコインセル電池が市場にある多くの充電式コインセルよりも高い容量を提供するため重要です。標準的なコインセル充電器はコインセルのバッテリーを完全に充電できないため、充電回数の使用時間が短くなります。
A
はい、コインセルバッテリーは使っていないときはセンサーのインソールに入れたままにしておけます。
OpenGoセンサーインソールのスリープモード(センサーインソールを動かさない状態)の静止電力消費は非常に低いです。システムの静止時の放電は、深放電保護レベルに達するまでに約3か月かかります。
OpenGoセンサーインソールのスリープモード(センサーインソールを動かさない状態)の静止電力消費は非常に低いです。システムの静止時の放電は、深放電保護レベルに達するまでに約3か月かかります。
A
オンボードメモリにデータを記録できる全体の時間は、データ取得の設定によって異なります。録音時間は01:00強から32:00までの連続録音時間に及びます。
サンプルレートを低くすると、センサーインソールが1秒あたりの測定回数を減らすため、総記録時間が長くなります。同様に、センサーチャネルを減らす場合、例えば地面の反作用力だけを記録すると、総記録時間が長くなります。
サンプルレートを低くすると、センサーインソールが1秒あたりの測定回数を減らすため、総記録時間が長くなります。同様に、センサーチャネルを減らす場合、例えば地面の反作用力だけを記録すると、総記録時間が長くなります。
A
Moticonは耐久性が使用状況に大きく依存するため、センサーインソールの一般的な保証は提供していません。
各センサーインソールデバイスは出荷前に工場で個別に校正・テストされ、すべての仕様が適切に満たされていることを確認します。
各センサーインソールデバイスは出荷前に工場で個別に校正・テストされ、すべての仕様が適切に満たされていることを確認します。
A
日常の研究やテストにはモティコンセンサーインソールを使いましょう。ただし、靴に入れたり外したりする際は注意して扱ってください!Moticonセンサーインソールの一般的な耐久性は徒歩50〜100km(30〜60マイル)です。
トレイルランニングのような高衝撃や非常に動的な用途では耐久性が低下する可能性があります。ゆっくり歩く場合は耐久性を高くすることができます。
トレイルランニングのような高衝撃や非常に動的な用途では耐久性が低下する可能性があります。ゆっくり歩く場合は耐久性を高くすることができます。
